Beschaltung eines ILC555 als Taktgeber
Der von mir verwendete ILC555N ist die CMOS-Version der Firma IK Semiconductor. Das originale Design stammt vom NE555 des Herstellers Signetics. Unter der Bezeichnung NE555 ist dieser IC im Netz wohl am häufigsten anzutreffen. Sowohl das Funktionsprinzip als auch die Pin-Belegung ist bei den meisten Versionen identisch. Die größten Unterschiede liegen bei der Verwendung der internen Bauteile (Bipolar-Transistoren vs. CMOS). An dieser Stelle sei auf den höheren Energiebedarf der BJT (bipolar)-Variante als einer der größten Unterschiede hingewiesen.

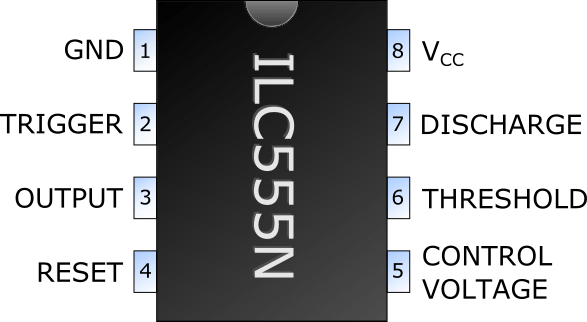

Die Beschaltung und Aufgaben der einzelnen Pins ist hervorragend auf www.elektronik-kompendium.de/ beschrieben.
Was diesen Timer so attraktiv macht, ist das Einstellen von Impuls- und Pausenzeiten über externe Widerstände und Kondensatoren. Damit entfällt die Notwendigkeit den IC programmieren zu müssen. Es reicht, ihn entsprechend der gewünschten Aufgabe zu verdrahten und benötigt bspw. keinen Microcontroller um eine LED blinken zu lassen.

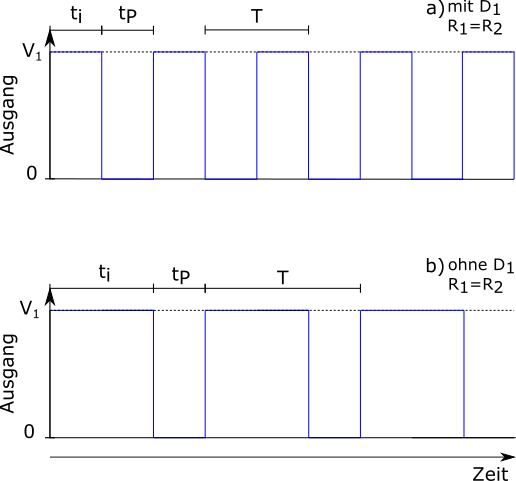

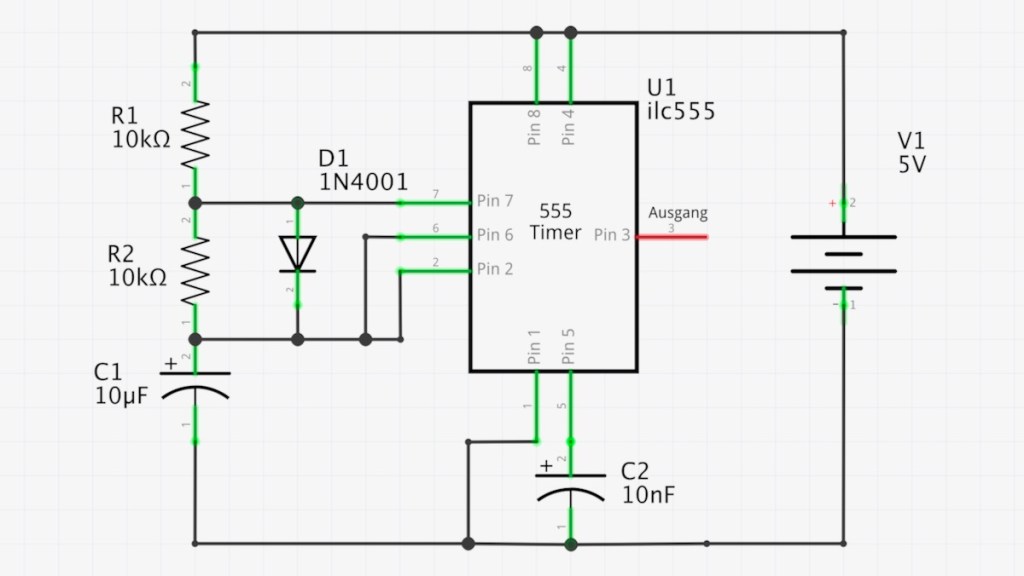

Der Kondensator C1 bestimmt zusammen mit den Widerständen R1 und R2 sowohl die Impulsdauer ti als auch die Pausenzeit tp am Ausgang. Die Periode T ergibt sich aus der Summe von ti und tp.
Die Diode D1 sorgt dafür, dass R2 beim Laden von C1 keine Rolle mehr spielt (Beispiel a). Sind R1 und R2 gleich groß, lässt sich ein 50:50 Verhältnis von Impulsdauer und Pausenzeit einstellen.
Ohne Diode D1 würde C1 über R1 und R2 geladen (Ausgang V1), aber nur über R1 entladen werden (Ausgang 0). Damit ergibt sich eine Differenz zwischen Impuls- und Pausenzeit.
Kondensator C2 dient als Stützkondensator um Strom- und Spannungsspitzen abzufangen und einen stabilen Betrieb des 555 zu garantieren. Auf die Taktung hat er keinen Einfluss.
Mit Bauteilen in obiger Dimensionierung liegt am Ausgang ein Rechtecksignal mit einer Frequenz von 7,23 Hz an.
Für weitere Informationen zum NE555 empfehle ich die Seite www.elektronik-kompendium.de, von der auch ich meine Infos habe.
Bleibt gesund,
Marcus
